Perfil del cliente

Lo que realmente necesitaba la universidad

Esta facultad de ingeniería de una universidad de Malasia llegó a DATO con un encargo claro: necesitaban un sistema de soldadura cobot industrial real (no un simulador de capacitación) que los estudiantes pudieran programar, operar y aprender en un entorno de laboratorio.

Sus requisitos específicos fueron:

• Un sistema que refleja lo que los fabricantes malayos utilizan realmente en la planta de producción.

• Lo suficientemente seguro para la operación de estudiantes sin una jaula de seguridad industrial completa

• Lo suficientemente fácil de programar como para que profesores y estudiantes (no especialistas en robótica) puedan ejecutarlo.

• Lo suficientemente compacto como para caber en el espacio de un laboratorio existente

• Respaldado por documentación, certificación y soporte postventa adecuado para compras institucionales.

Estos requisitos dieron forma a cada decisión en el proceso de configuración.

El producto: Aubo i10 Cobot + cabezal de soldadura láser automático DATO

Componentes centrales del sistema

Características del producto que son importantes para una aplicación universitaria

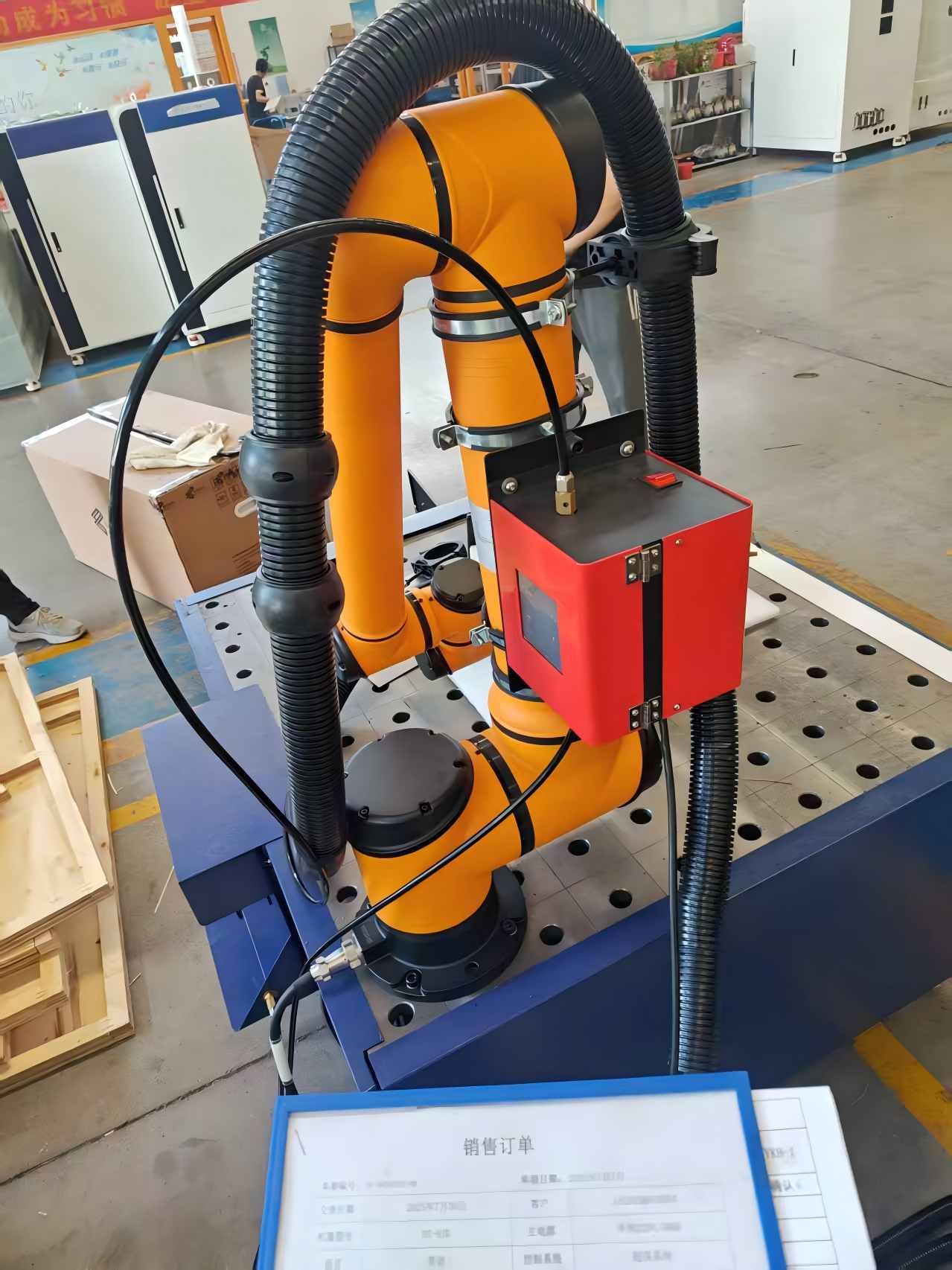

① Aubo i10: un cobot de producción real, no una unidad de demostración reducida

El Aubo i10 es el mismo brazo robótico desplegado en las fábricas de Malasia , no una versión educativa simplificada. Esta distinción es de enorme importancia para una universidad:

• Repetibilidad posicional de ±0,02 mm : los estudiantes experimentan una precisión industrial genuina, no una aproximación de entrenamiento de tolerancia relajada

• Articulación completa de 6 ejes : permite la demostración de trayectorias de soldadura complejas: costuras rectas, trayectorias curvas, juntas de filete, soldaduras de esquina

• Carga útil de 10 kg/alcance de 1350 mm : suficiente para tamaños de pieza de trabajo y configuraciones de antorcha de soldadura realistas

• Seguridad colaborativa (no se requiere una jaula completa) : el robot detecta un contacto inesperado y se detiene automáticamente; grupos de estudiantes pueden observar a corta distancia de forma segura

• Certificado CE e ISO : cumple con los estándares de seguridad europeos e internacionales; apoya directamente la adquisición institucional y la documentación de acreditación

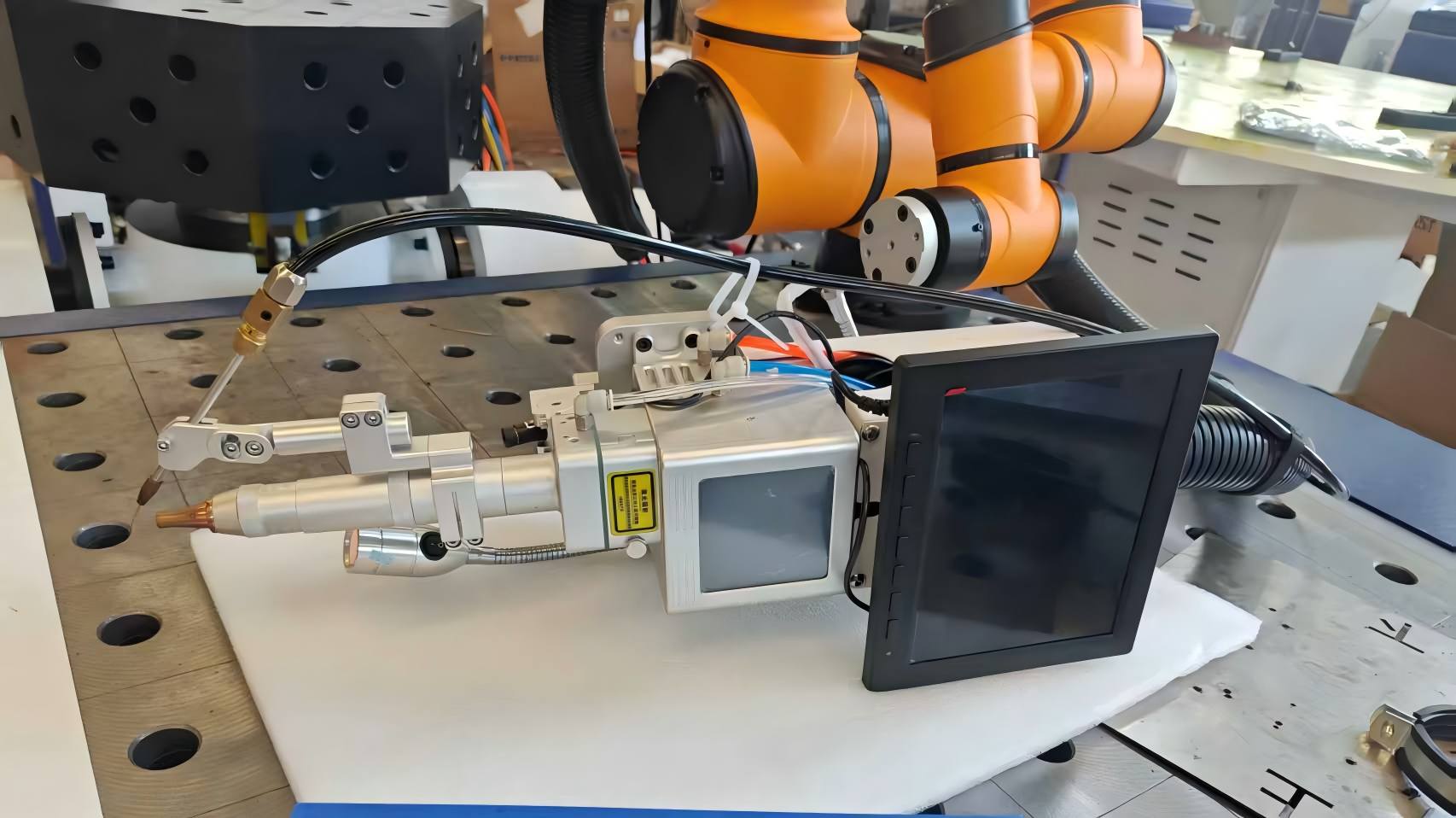

② Cabezal de soldadura láser automático DATO: el diferenciador clave

El cabezal de soldadura automático es lo que separa a este sistema de un brazo cobot básico con un soplete adjunto. Características clave:

• Oscilación motorizada del haz : produce un ancho controlado del cordón de soldadura (ajustable de 0 a 5 mm) sin tejido manual; los estudiantes pueden observar visualmente cómo los parámetros de oscilación afectan el perfil del cordón

• Alimentación de alambre integrada : el alambre se alimenta automáticamente a una velocidad programable; elimina la variable de adición manual de relleno y hace que las relaciones de parámetros sean claras y repetibles

• Sistema de boquilla de liberación rápida : los cambios de boquilla para diferentes tipos de juntas tardan menos de dos minutos; Práctico para sesiones de laboratorio multitarea.

• Retroalimentación de parámetros en tiempo real : se muestran y registran la potencia del láser, la velocidad de alimentación del alambre y la velocidad de desplazamiento; los estudiantes pueden correlacionar los parámetros de entrada con la salida de soldadura directamente

③ Fuente láser de fibra de 1500 W: resultados visibles en materiales didácticos

Para una aplicación de demostración universitaria, la selección de la potencia del láser es fundamental. Demasiado bajo y el sistema tendrá dificultades con muestras de demostración más gruesas; Las láminas de metal demasiado altas y delgadas se queman antes de que los estudiantes puedan observar el proceso.

Se seleccionó 1500W específicamente para esta aplicación porque:

• Suelda limpiamente acero inoxidable y acero al carbono de 1 a 4 mm: los materiales didácticos más comunes.

• Produce una costura de soldadura brillante y visualmente clara que se fotografía y filma bien para la documentación de conferencias.

• Genera suficiente contraste de zona afectada por el calor en muestras de sección transversal para ejercicios de análisis metalúrgico

• Opera con parámetros que permiten ejecuciones de demostración a baja velocidad sin perder la estabilidad del arco, lo cual es importante cuando un instructor explica el proceso a un grupo en tiempo real.

Personalización: qué DATO configuró específicamente para este cliente

Esta no fue una venta lista para usar. El equipo de ingeniería de DATO trabajó a través de un proceso de configuración detallado con el equipo técnico y de adquisiciones de la facultad:

Detalles de configuración personalizada

① Diseño de accesorios de piezas de trabajo Los accesorios de producción estándar están optimizados para un tipo de pieza. Para un laboratorio universitario, el cliente necesitaba flexibilidad. DATO suministró una mesa de soldadura modular de superficie plana con posiciones de sujeción ajustables , lo que permite que la misma mesa contenga muestras de láminas planas, secciones de tubos pequeños, conjuntos de soportes y piezas personalizadas de proyectos de estudiantes sin cambios de accesorios.

② Modo de demostración de velocidad reducida A plena velocidad de producción, el proceso de soldadura ocurre demasiado rápido para una enseñanza efectiva. DATO configuró un perfil de velocidad de demostración dedicado en el sistema de control, lo que permitió que el robot funcionara entre un 20% y un 40% de la velocidad de desplazamiento normal durante las sesiones de enseñanza, haciendo que el baño de soldadura, la alimentación del alambre y el movimiento de la antorcha sean claramente visibles para los estudiantes que observan desde una distancia segura.

③ Interfaz de control bilingüe El panel de control se configuró con opciones de interfaz en inglés y bahasa malayo , un detalle práctico que reduce la barrera del idioma para los estudiantes y garantiza que el sistema pueda ser utilizado de manera efectiva por toda la gama de usuarios de profesores y estudiantes.

④ Programas de enseñanza precargados DATO precargó cinco programas de soldadura de demostración estándar en el sistema antes del envío:

• Soldadura a tope lineal (posición plana)

• Soldadura de filete (junta en T)

• Soldadura por solape (superposición de chapa)

• Soldadura de trayectoria curva (que demuestra el movimiento de 6 ejes)

• Soldadura de múltiples pasadas (que demuestra la estratificación de parámetros)

Estos programas permiten a los profesores realizar demostraciones estructuradas desde el primer día, sin necesidad de programar el sistema desde cero antes de la primera clase.

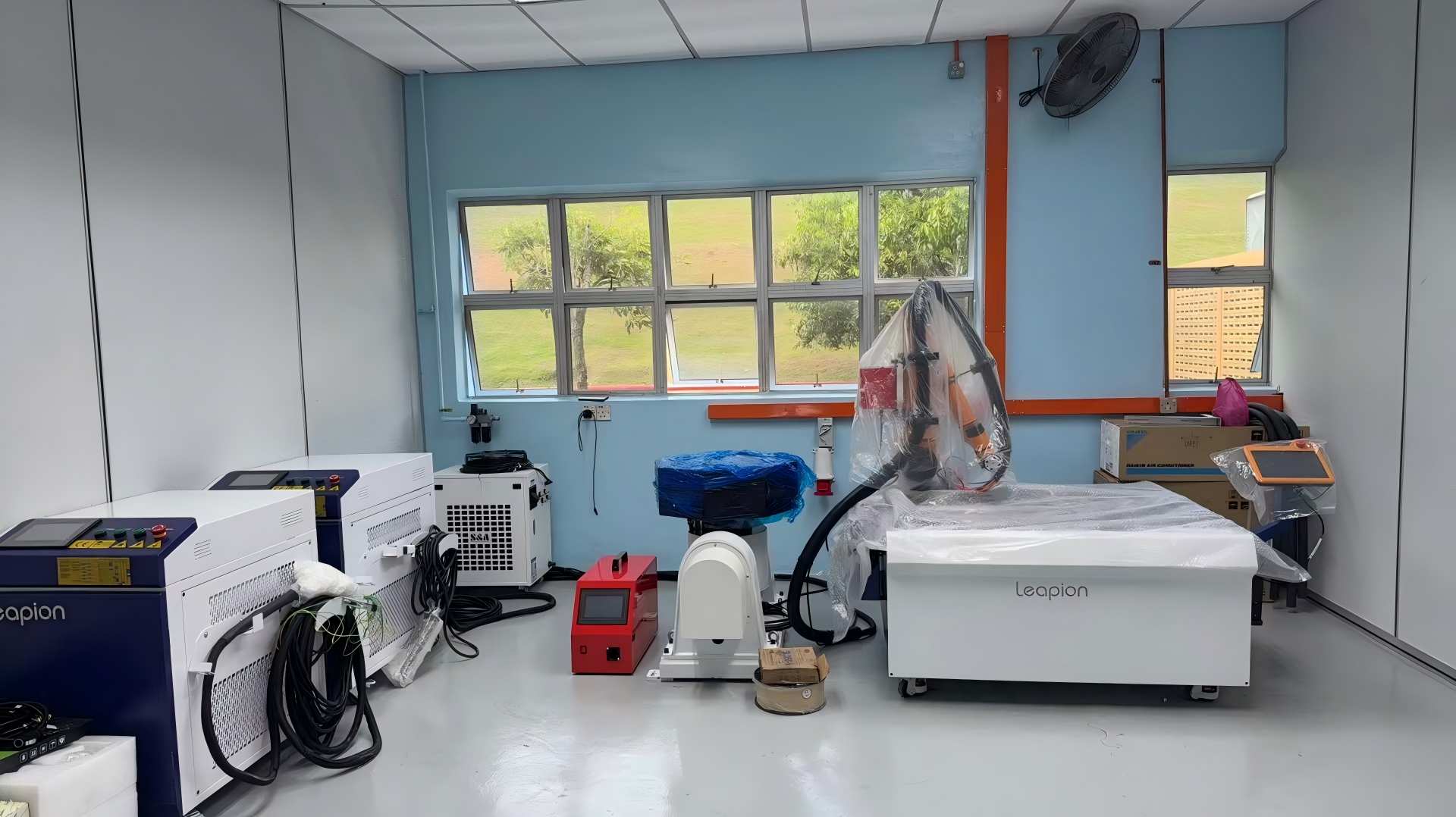

⑤ Diseño compacto El espacio del laboratorio de la universidad tenía limitaciones dimensionales específicas. El equipo de DATO revisó el plano de planta y configuró el sistema con un gabinete de fuente láser de montaje lateral en lugar del diseño estándar de montaje trasero, lo que redujo el espacio total en aproximadamente un 30 % y permitió que el sistema encajara dentro de la bahía de laboratorio asignada.

Embalaje y entrega: protegiendo la inversión

Las adquisiciones universitarias implican largas distancias de envío, procedimientos de recepción institucional y personal técnico limitado en el lugar para el desembalaje y la instalación. DATO abordó esto directamente:

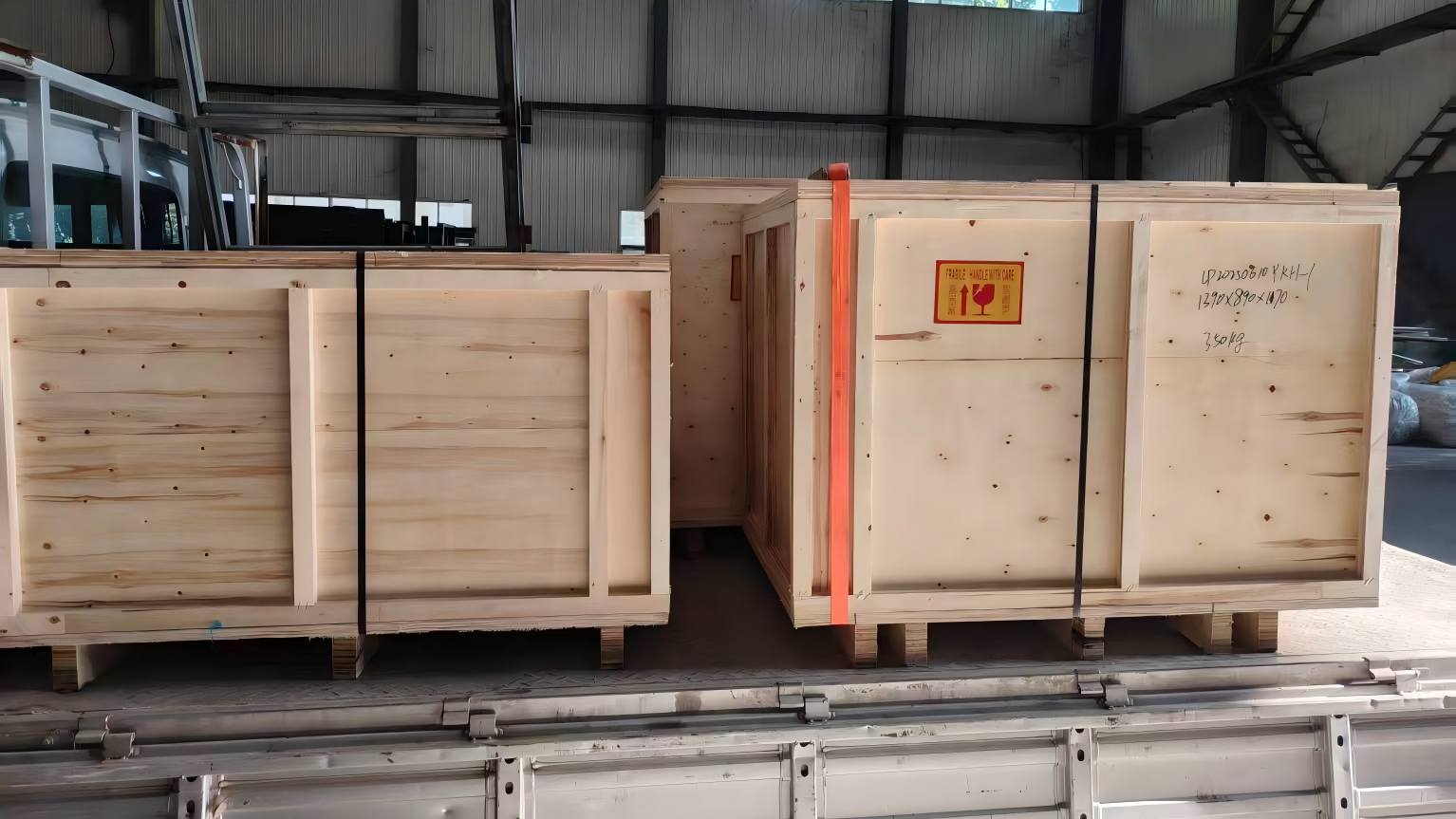

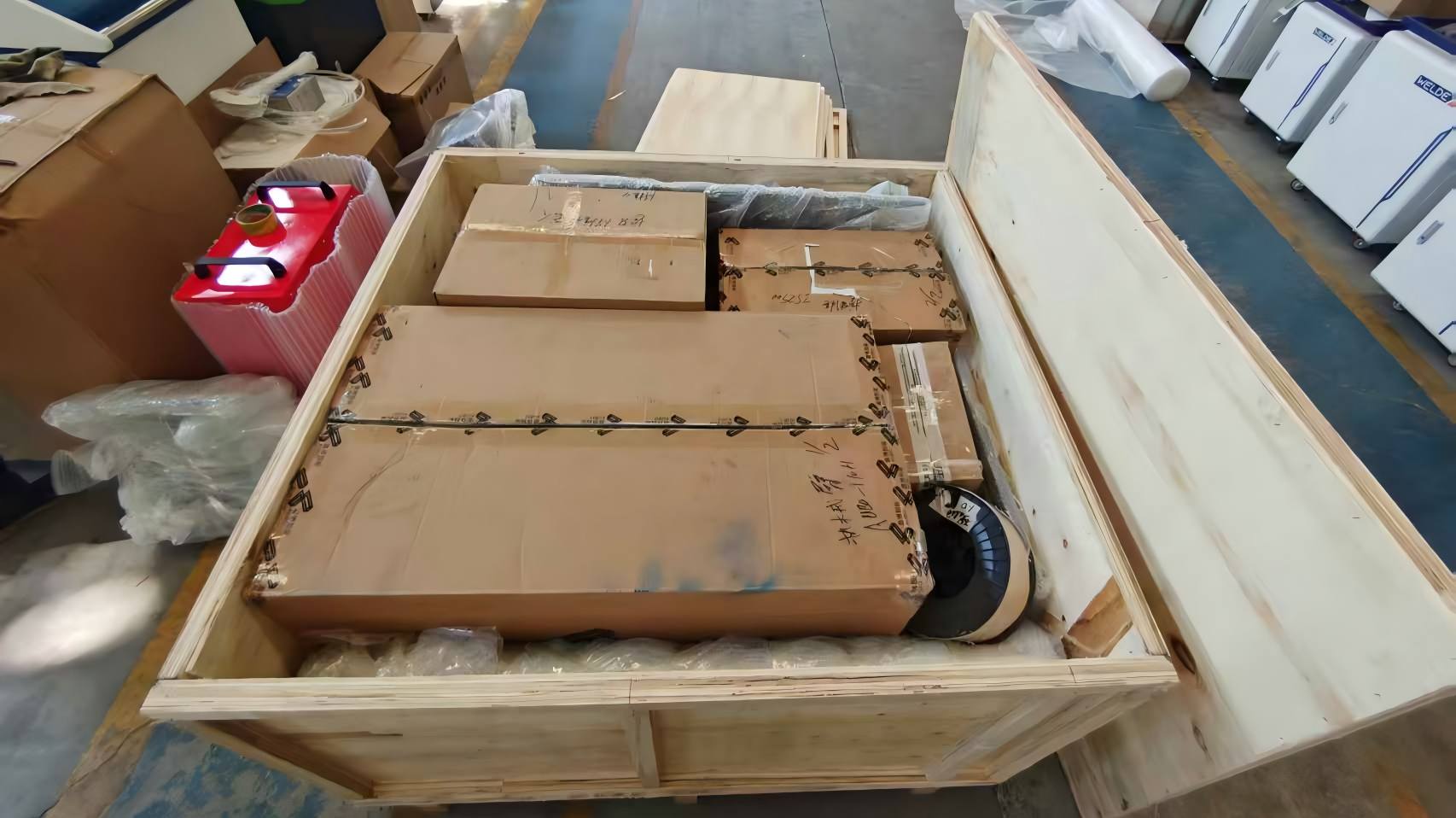

• Caja de madera de calidad para exportación con soportes internos de espuma para el brazo del robot, el cabezal de soldadura y la fuente láser; cada componente está protegido individualmente contra la vibración y la humedad durante el transporte marítimo.

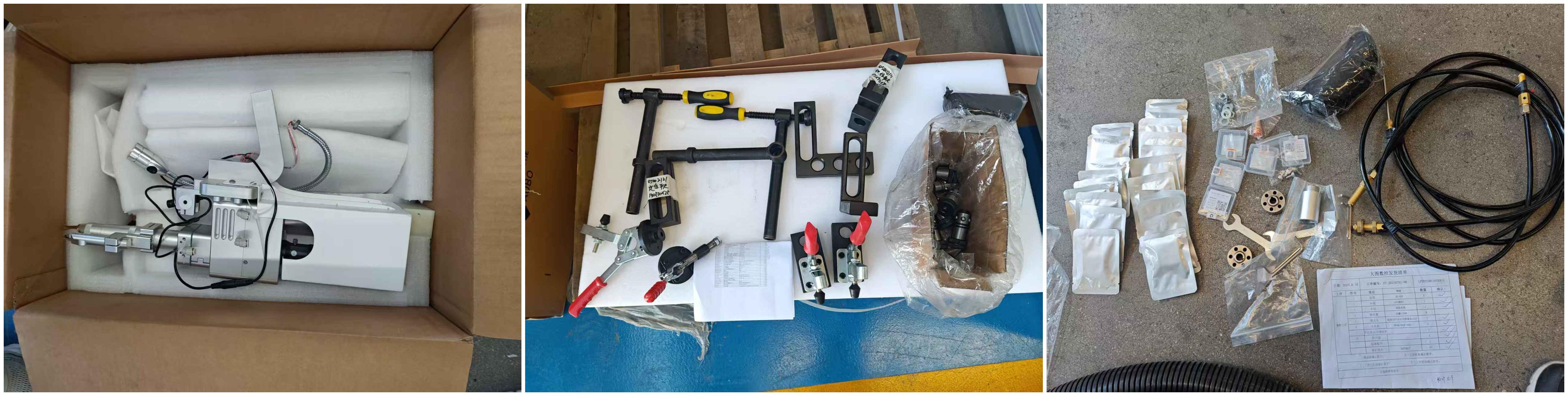

• Etiquetado a nivel de componente en cada paquete: cada caja está claramente marcada con el contenido, el peso, las instrucciones de manipulación y el número de secuencia de instalación.

• Informe de inspección previo al envío proporcionado antes del envío, incluidos los resultados de las pruebas de movimiento del eje del robot, la verificación de la potencia de salida del láser y los datos de calibración del cabezal de soldadura.

• Lista de embalaje con documentación fotográfica : la oficina de adquisiciones de la universidad recibió un registro fotográfico completo del sistema empaquetado para el despacho de aduanas y el registro de activos institucionales.

Inspección de calidad: qué se verificó antes del envío

Cada sistema que envía DATO pasa por un control de calidad estructurado previo al envío. Para esta orden universitaria, la inspección abarcó:

Las muestras de soldadura producidas durante la inspección de control de calidad se enviaron con el sistema , lo que brindó a los profesores un estándar de referencia física sobre lo que debería producir el sistema y una ayuda didáctica para el primer día de uso.

Certificaciones: Cumplimiento de los requisitos de adquisiciones institucionales

Los procesos de adquisiciones universitarias generalmente requieren documentación formal antes de que se pueda aprobar una orden de compra. DATO proporcionó el paquete de certificación completo requerido:

• Certificado CE : confirma que el sistema cumple con las directivas europeas de seguridad de maquinaria; aceptado por la contratación institucional de Malasia como un punto de referencia de calidad reconocido internacionalmente

• ISO 9001:2015 : certificación del sistema de gestión de calidad de DATO, que cubre los procesos de diseño, fabricación y posventa.

• Certificación de seguridad del robot Aubo i10 : certificaciones de seguridad de robots UL, CE e ISO para el brazo robótico colaborativo

• Clasificación de seguridad láser : fuente láser clasificada y documentada según IEC 60825-1; requerido para el cumplimiento de la seguridad del laboratorio universitario

• Informe de prueba de seguridad eléctrica : informe completo de prueba de seguridad eléctrica para el sistema integrado

Estos documentos se prepararon y proporcionaron como un paquete de adquisiciones completo , lo que redujo la carga administrativa del departamento de compras de la facultad y aceleró el proceso de aprobación.

Proceso de servicio: de la primera consulta a la primera clase

Etapa 1: Consulta técnica (semana 1 a 2)

El equipo técnico de la facultad presentó las dimensiones del laboratorio, los requisitos curriculares y los parámetros presupuestarios. El ingeniero de aplicaciones de DATO revisó el informe y propuso la configuración del cabezal de soldadura automático Aubo i10 + 1500W, con una explicación detallada de por qué cada componente se seleccionó específicamente para una aplicación educativa, no un folleto genérico del producto.

Etapa 2: Confirmación de configuración personalizada (semana 3)

DATO presentó las opciones de personalización: modo de velocidad de demostración, interfaz bilingüe, programas precargados, diseño compacto y mesa de accesorios modular. La facultad revisó y confirmó la configuración. Se emitió una cotización formal con precios detallados.

Etapa 3: Inspección de producción y calidad (semana 4 a 7)

El sistema fue ensamblado, integrado y probado en las instalaciones de DATO. Se completó la inspección previa al envío y se compilaron el informe de control de calidad completo, las muestras de soldadura y el paquete de certificación.

Etapa 4: Embalaje y envío de exportación (semana 8)

El sistema se empaquetó en cajas de madera aptas para exportación, se fotografió y se envió por transporte marítimo a Malasia. La universidad recibió información de seguimiento, una lista de equipaje con fotografías y el paquete de documentación completo por correo electrónico.

Etapa 5: soporte de instalación remota (semana 10 a 11)

A su llegada, el equipo técnico de DATO brindó orientación sobre la instalación remota a través de una videollamada , guiando al técnico del laboratorio de la universidad paso a paso a través del desembalaje, el posicionamiento, la conexión eléctrica y el inicio del sistema. La sesión fue grabada y proporcionada a la facultad para referencia futura.

Etapa 6: Capacitación operativa en línea (semana 11 a 12)

Se llevó a cabo una sesión de capacitación en línea dedicada para profesores y técnicos de laboratorio de la facultad, que cubrió:

• Procedimientos de inicio y apagado del sistema.

• Enseñar navegación colgante y programación básica.

• Ejecutar y modificar los programas de demostración precargados

• Ajuste de parámetros de soldadura para diferentes materiales y espesores.

• Mantenimiento de rutina: limpieza de boquillas, reemplazo del carrete de alambre, inspección de lentes

Etapa 7: soporte posventa continuo

DATO brinda soporte técnico continuo a través de WhatsApp y correo electrónico. El tiempo de respuesta a consultas técnicas es de 24 horas. Las piezas de repuesto (boquillas, lentes protectoras, carretes de alambre, consumibles) están disponibles para pedido directo y se envían dentro de los plazos de entrega estándar.

Precios: lo que las universidades deben saber

Las adquisiciones universitarias funcionan de manera diferente a la fabricación comercial: los ciclos presupuestarios, las aprobaciones de los comités y la justificación de la relación calidad-precio son parte del proceso. El enfoque de DATO en materia de precios para clientes de educación refleja esto:

• Cotización detallada : cada componente tiene un precio por separado para que los profesores puedan ver claramente lo que están pagando y justificar cada artículo ante los comités de adquisiciones.

• Precios de configuración educativa : el modo de velocidad de demostración, los programas precargados, la interfaz bilingüe y la mesa de accesorios modulares están incluidos en el precio del sistema, no se cobran como extras.

• Paquete de certificación incluido : la documentación CE, ISO y de seguridad láser se proporciona sin costo adicional; estos no son complementos opcionales

• Costos posventa transparentes : los números de piezas de los consumibles, los precios y los plazos de entrega se proporcionan por adelantado para que el personal docente pueda presupuestar con precisión los costos operativos continuos.

• Sin tarifas de integración ocultas : el sistema se suministra como una unidad probada y totalmente integrada; la universidad no necesita contratar un integrador externo para que esté operativa

Comentarios de los clientes

'Lo que se destacó de DATO fue el nivel de detalle en el proceso de configuración. No solo nos enviaron un catálogo de productos: preguntaron sobre nuestro espacio de laboratorio, nuestro plan de estudios, el nivel de experiencia de nuestros estudiantes y luego propusieron un sistema que realmente coincidía con lo que necesitábamos. Los programas de demostración precargados significaron que pudimos ejecutar nuestra primera sesión de estudiantes dentro de una semana de la instalación. Las muestras de soldadura de control de calidad que enviaron con el sistema ahora están en exhibición en nuestro laboratorio.'
— Profesor titular, Facultad de Mecánica y Fabricación Ingeniería, Malasia

Por qué las universidades de Malasia eligen DATO

Especificaciones del sistema

Sistema de soldadura cobot DATO Aubo i10 — de configuración educativa :
Robot Aubo i10 | 6 ejes | Carga útil de 10 kg | Alcance de 1350 mm | Cabezal de soldadura con repetibilidad de ±0,02 mm
: Cabezal de soldadura láser automático DATO HJR-A3 | Ancho de oscilación de 0 a 5 mm
Potencia del láser: Láser de fibra de 1500 W (Raycus)
Diámetro del cable: 0,8 / 1,0 / 1,2 / 1,6 mm | Velocidad máxima de alimentación: 100 mm/s
Materiales: Acero inoxidable, acero al carbono, lámina galvanizada, aleación de aluminio
Interfaz: Inglés/Bahasa Malasia (bilingüe)
Certificaciones: CE, ISO 9001, UL, IEC 60825-1
Refrigeración de seguridad láser: Refrigeración por agua
Tamaño: Diseño compacto de montaje lateral (personalizado según las dimensiones del laboratorio)
