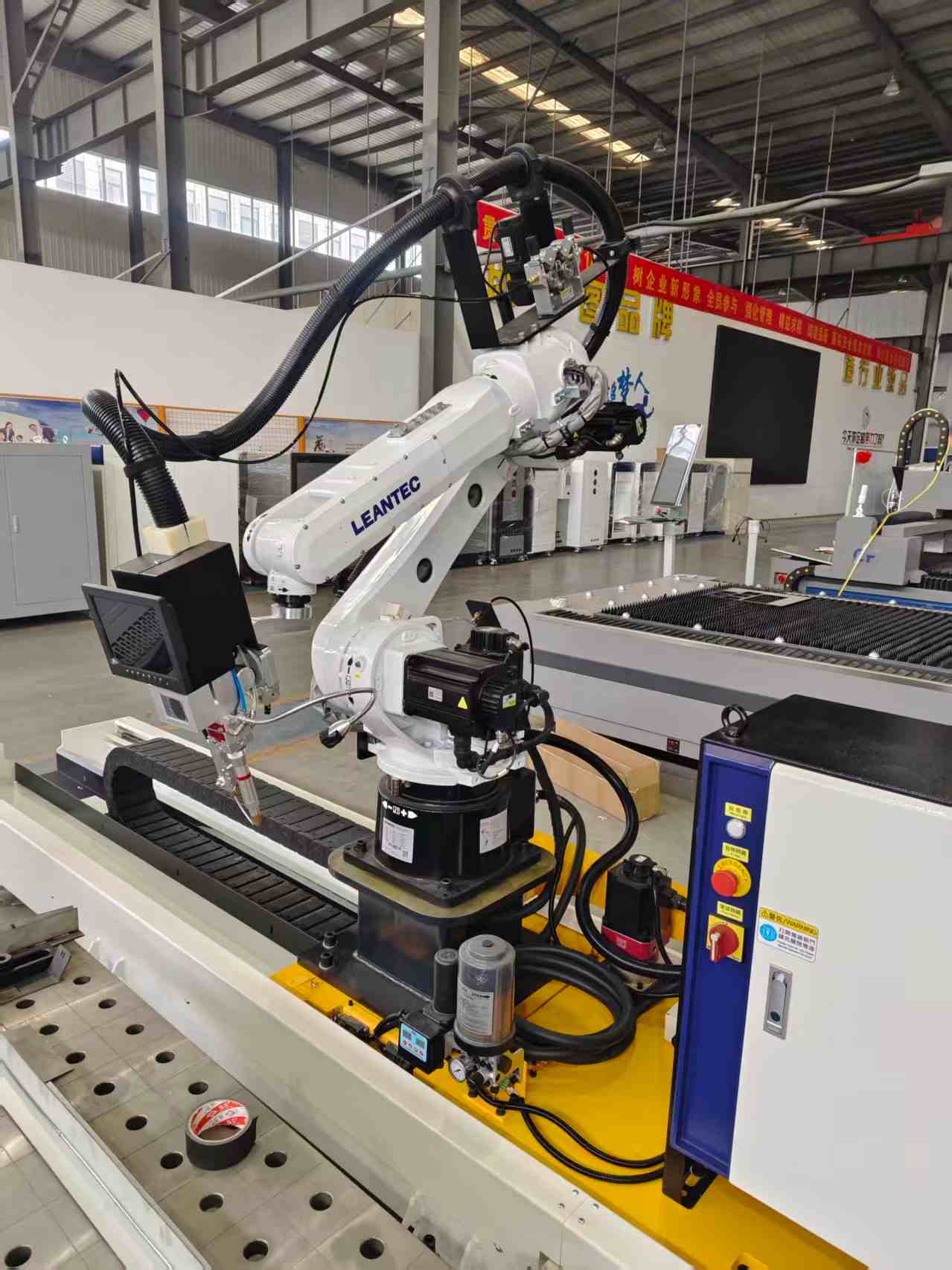

Leyenda: Sistema de soldadura láser robótica cartesiana DATO LA1813-25: controlador CNC SYNTEC, fuente láser de fibra de 1500 W y carril lineal de 6 metros, configurado para soldadura de material de 0,5 mm de espesor y preparado para su envío a Sri Lanka.

El cliente: un fabricante de Sri Lanka que trabaja con metal ultrafino

Este cliente, con sede en Sri Lanka, trabaja con materiales metálicos ultrafinos que requieren costuras de soldadura precisas y consistentes con un espesor de material de 0,5 mm . Con este espesor, el margen de error es extremadamente estrecho: demasiada entrada de calor provoca quemaduras o deformaciones, muy poca da como resultado una fusión incompleta. El desafío no es sólo soldar material fino; lo está soldando de manera consistente, repetida y a velocidad de producción sin defectos.

El sector manufacturero de Sri Lanka está creciendo rápidamente, con una inversión cada vez mayor en fabricación de precisión para los mercados de exportación. Los clientes de estos sectores enfrentan expectativas de calidad cada vez mayores junto con el desafío práctico de crear una capacidad de producción automatizada confiable, a menudo por primera vez.

El desafío: soldar metal fino de 0,5 mm a escala de producción

La soldadura a 0,5 mm presenta un conjunto de exigencias fundamentalmente diferentes en comparación con la fabricación de chapa metálica estándar. Los desafíos específicos que enfrentó este cliente incluyeron:

• Riesgo de quemadura: a 0,5 mm, incluso una breve pausa en la velocidad de desplazamiento o un ligero exceso en la potencia del láser pueden penetrar el material por completo. La soldadura manual con este espesor es extremadamente difícil de controlar de manera consistente.

• Distorsión por calor: los materiales delgados son muy sensibles al aporte de calor. La acumulación incontrolada de calor provoca deformaciones, deformaciones y desviaciones dimensionales que pueden inutilizar las piezas terminadas.

• Consistencia de la costura a lo largo de la longitud: para costuras de soldadura más largas, especialmente relevantes con un área de trabajo de 6 metros, es fundamental mantener una velocidad de desplazamiento, una posición focal y una entrega de potencia constantes en toda la longitud de la soldadura. La soldadura manual no puede mantener esta consistencia.

• Repetibilidad de la producción: el cliente necesitaba no solo una buena soldadura, sino la misma calidad de soldadura en cada pieza, cada lote, cada turno, sin depender del nivel de habilidad de los operadores individuales.

Estos requisitos apuntaban claramente hacia un sistema de soldadura láser robótico cartesiano con control de movimiento CNC preciso , no una solución portátil ni un brazo cobot de uso general.

Por qué eligieron DATO

El cliente contrató a DATO Laser a través de nuestros canales de ventas internacionales y trabajó en estrecha colaboración con nuestro equipo técnico para definir la configuración correcta del sistema. La consulta se centró en tres parámetros críticos: espesor del material (0,5 mm), longitud de la costura de soldadura y la necesidad de una precisión repetible en todos los lotes de producción..

Con base en este perfil de aplicación, DATO recomendó el sistema de soldadura robótica cartesiana LA1813-25 con controlador CNC SYNTEC, láser de fibra de 1500 W y carril lineal de 6 metros , una configuración diseñada específicamente para soldadura de materiales finos, de alta precisión y de costura larga.

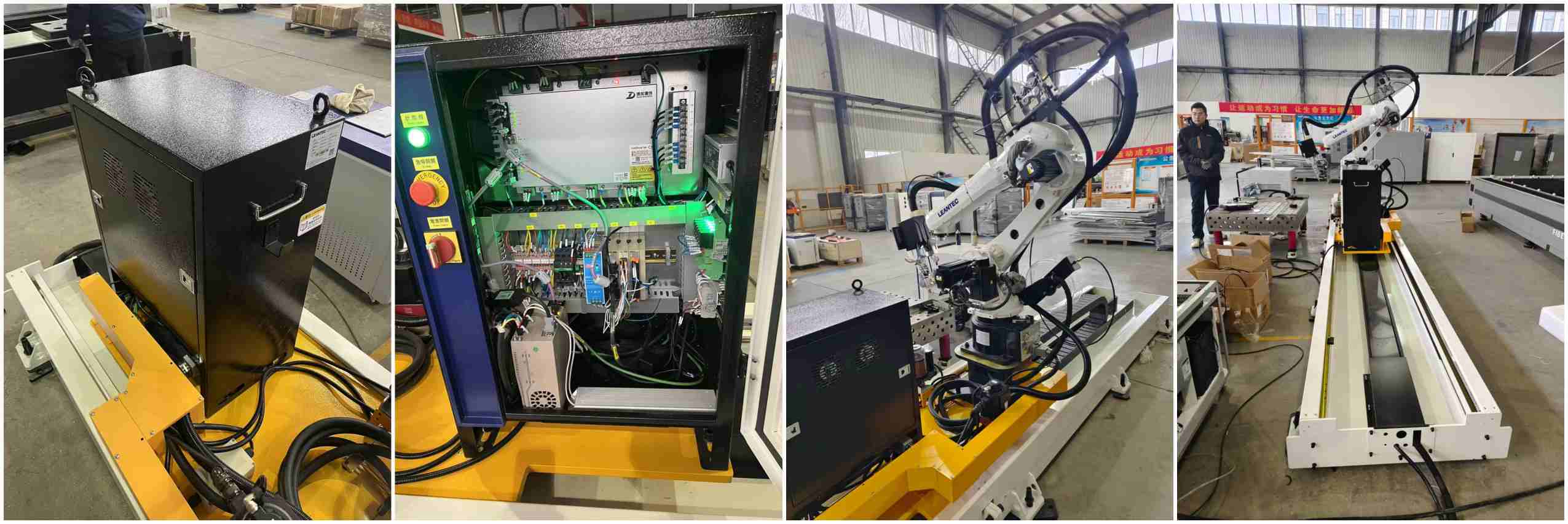

La solución: Sistema de soldadura láser con robot cartesiano DATO LA1813-25

Configuración del sistema

Por qué esta configuración era adecuada para la soldadura de materiales finos de 0,5 mm

① Robot cartesiano LA1813-25: precisión en línea recta en largas distancias

A diferencia de un brazo robótico articulado de 6 ejes, el LA1813-25 es un robot cartesiano (estilo pórtico) , lo que significa que se mueve en ejes lineales precisos (X, Y, Z) en lugar de mediante movimientos de articulación rotatoria. Para cordones de soldadura largos y rectos en materiales delgados, esta arquitectura ofrece una ventaja fundamental: cada punto a lo largo del camino de soldadura se alcanza con la misma precisión mecánica , sin los errores de posicionamiento acumulativos que pueden surgir de los sistemas articulados de múltiples juntas.

Para un cliente que suelda material de 0,5 mm, este nivel de precisión posicional no es opcional: es la diferencia entre una soldadura consistente y una pieza defectuosa.

② Controlador CNC SYNTEC (新代): control de movimiento de grado industrial para soldadura de precisión

El sistema CNC SYNTEC es un controlador de movimiento de grado industrial ampliamente utilizado en aplicaciones de mecanizado de precisión y fabricación automatizada. En este sistema de soldadura rige:

• Velocidad de desplazamiento : manteniendo mm/s constantes en todo el recorrido de soldadura de 6 metros

• Disparador láser y modulación de potencia : sincroniza la salida del láser con el movimiento del robot para evitar la acumulación de calor en los puntos de inicio/parada.

• Coordinación multieje : gestión del movimiento simultáneo entre ejes para la ejecución de rutas complejas

• Almacenamiento y recuperación de programas : almacenamiento de programas de soldadura por tipo de pieza para una producción por lotes rápida y repetible

Para la soldadura de materiales finos, la capacidad del controlador SYNTEC para mantener una velocidad de desplazamiento estable y constante con una sincronización láser precisa es fundamental. Cualquier variación en la velocidad, incluso momentánea, se traduce directamente en una variación en la entrada de calor, que a 0,5 mm significa la diferencia entre una soldadura limpia y una quemada.

③ Láser de fibra de 1500 W: potencia adecuada para materiales ultrafinos

La selección de la potencia del láser para la soldadura de materiales finos es un equilibrio: potencia suficiente para lograr una fusión completa a la velocidad de producción, pero no tanta como para que la gestión del calor se convierta en el desafío dominante. A 1500 W , el sistema ofrece:

• Densidad de energía suficiente para una fusión completa en material de 0,5 mm a velocidades de desplazamiento adecuadas

• Capacidad de modulación : la capacidad de pulsar o modular la salida del láser para controlar la entrada de calor con precisión, lo cual es particularmente valioso para materiales delgados propensos a la distorsión.

• Una zona estrecha y concentrada afectada por el calor : la ventaja inherente de la soldadura láser sobre TIG o MIG para materiales delgados, donde minimizar la propagación del calor es esencial para evitar la deformación.

• Reducción del acabado posterior a la soldadura : las costuras de soldadura láser limpias en materiales delgados generalmente requieren mucho menos pulido o enderezamiento que los procesos de soldadura convencionales.

Como referencia: las potencias láser más altas (2000 W, 3000 W) son más adecuadas para materiales más gruesos o producción a mayor velocidad en láminas de calibre medio. Para 0,5 mm, 1500 W proporciona la combinación adecuada de precisión y control de procesos.

④ Riel lineal de 6 metros: área de trabajo ampliada para piezas de trabajo largas

La vía de 6 metros amplía el ámbito de trabajo del sistema significativamente más allá de lo que podría lograr un robot de posición fija. Esto tiene implicaciones prácticas directas para el cliente:

• Piezas de trabajo largas : paneles, marcos, perfiles o conjuntos que exceden el alcance de un brazo robótico estándar se pueden soldar en una sola pasada continua sin reposicionarlos.

• Calidad de soldadura constante en toda su longitud : debido a que el robot se desplaza a lo largo del riel a una velocidad controlada por CNC, la calidad de la soldadura en el metro 5 es idéntica a la calidad de la soldadura en el metro 1.

• Uso eficiente del espacio en el piso : el diseño del riel lineal permite fijar piezas de trabajo largas a lo largo del riel sin requerir un espacio libre de rotación grande

• Escalabilidad : la arquitectura basada en rieles puede adaptarse a diferentes longitudes de piezas de trabajo dentro de un espacio de 6 metros ajustando los puntos de inicio y finalización del programa.

Para un fabricante que trabaja con componentes alargados de material delgado, la vía de 6 metros transforma lo que de otro modo sería un proceso manual de múltiples configuraciones y múltiples pasadas en un único ciclo de soldadura continuo y automatizado.

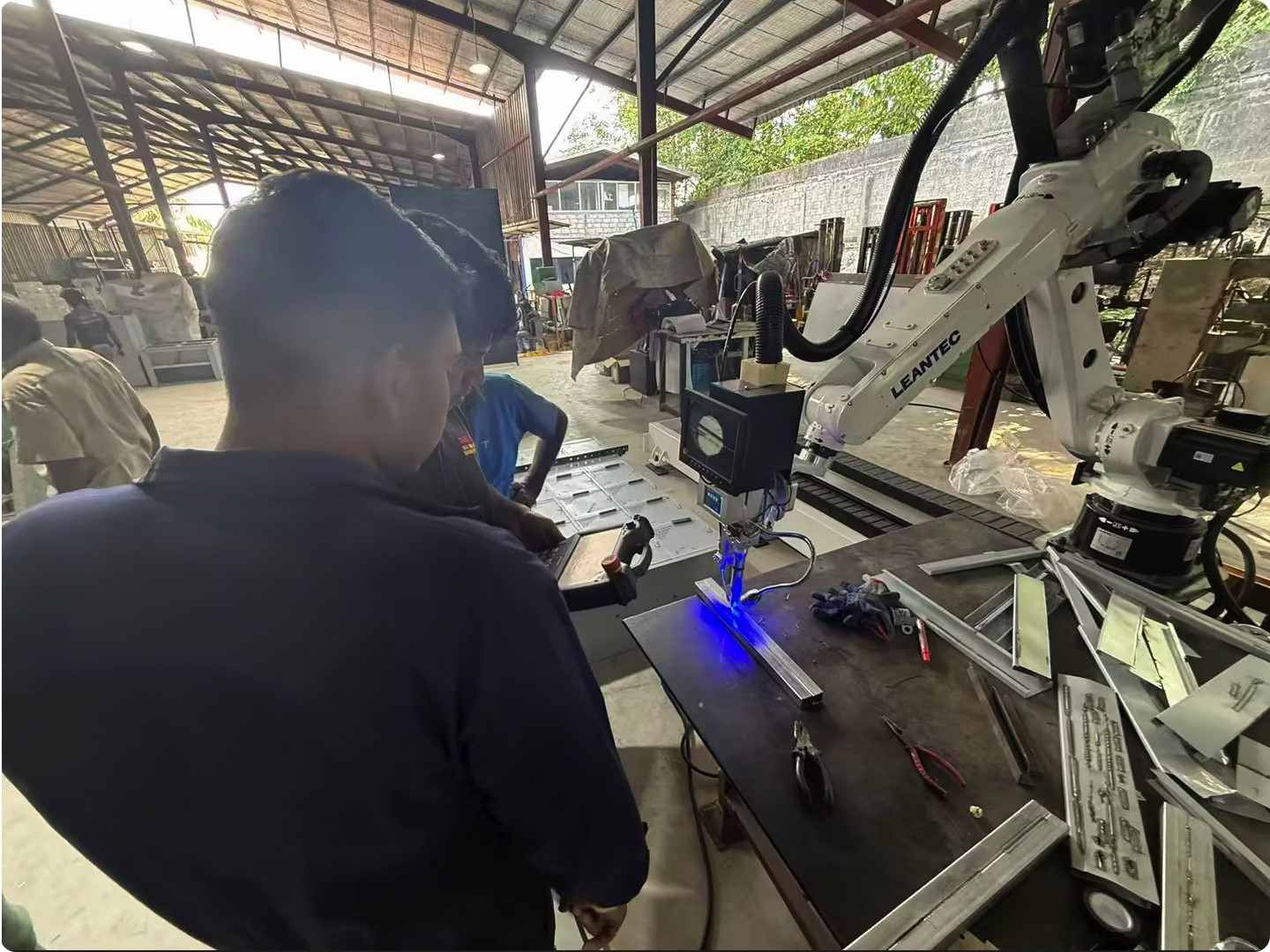

Cómo funciona el sistema: flujo de trabajo de soldadura de material fino de 0,5 mm

Un ciclo de producción típico con este sistema para soldadura de materiales finos se ve así:

1. Fije la pieza de trabajo a lo largo de la vía del riel de 6 metros, asegurando un contacto plano y consistente y un espacio en la junta dentro de la tolerancia.

2. Seleccione el programa de soldadura en el controlador CNC SYNTEC: la velocidad de desplazamiento, la potencia del láser, los ajustes de modulación y la ruta están preconfigurados

3. El robot LA1813-25 se mueve a lo largo del riel a la velocidad programada, manteniendo una distancia focal y un ángulo precisos en todo momento.

4. El láser de fibra de 1500 W proporciona energía controlada y constante a lo largo de toda la costura de soldadura, modulada según sea necesario para gestionar la entrada de calor en el material de 0,5 mm.

5. La soldadura se completa en una sola pasada continua: costura limpia, mínima distorsión por calor, sin quemaduras.

6. Descargue la pieza terminada : inspeccione y pase a la siguiente operación

Debido a que el programa se almacena en el controlador SYNTEC, la siguiente pieza del mismo tipo se suelda de manera idéntica: sin variación en la habilidad del operador, sin inconsistencia en el calentamiento, sin desviación de un lote a otro.

Por qué la soldadura láser es el proceso adecuado para materiales de 0,5 mm de espesor

Vale la pena abordar directamente por qué la soldadura láser , en lugar de la soldadura TIG, plasma o resistencia, es el proceso apropiado para esta aplicación.

El suministro concentrado de energía de la soldadura láser y la estrecha zona afectada por el calor la hacen especialmente adecuada para aplicaciones de materiales delgados. El riesgo de quemado y distorsión es significativamente menor que con los procesos basados ​​en arco, y la costura de soldadura resultante es más limpia y requiere menos posprocesamiento, lo cual es importante para la eficiencia de la producción y la calidad de la pieza terminada.

Resumen de especificaciones técnicas

Qué cambió después de la implementación

Entrega: configurado, probado y listo para exportar a Sri Lanka

Leyenda: Sistema de soldadura láser robótica cartesiana DATO LA1813-25: completamente configurado, probado y empaquetado para transporte internacional a Sri Lanka.

El sistema completo (robot cartesiano LA1813-25, controlador CNC SYNTEC, fuente láser de fibra de 1500 W, riel de 6 metros y conjunto de cabezal de soldadura) se configuró completamente, se probó según los requisitos de la aplicación del cliente y se empaquetó para su exportación internacional a Sri Lanka.

Se proporcionó documentación operativa completa en inglés, guías de programación del controlador SYNTEC y soporte de puesta en servicio para garantizar que el equipo del cliente pudiera poner el sistema en producción de manera eficiente. El servicio posventa global de DATO brinda soporte técnico remoto continuo a clientes en Asia y en todo el mundo.

Acerca de los sistemas de soldadura láser de precisión de DATO

Shandong Dato Machinery Co., Ltd. ha estado desarrollando soluciones de automatización de soldadura y láser desde 2007. Con más de 500 empleados , incluidos 120 ingenieros dedicados a I+D , y presencia activa en más de 80 exposiciones internacionales al año , DATO aporta una profunda capacidad de ingeniería y una experiencia global comprobada en la entrega de aplicaciones de soldadura de precisión.

La gama de productos de DATO abarca desde soldadores láser portátiles hasta sistemas de soldadura robótica totalmente integrados, incluidas plataformas de robot colaborativo de 6 ejes como el DT-HJR y sistemas de robot CNC cartesiano como el LA1813-25. Cada sistema está configurado para adaptarse al material, la geometría, los requisitos de precisión y el entorno de producción específicos del cliente; no se vende como un paquete estándar.

Para aplicaciones de materiales delgados, soldadura de costura de precisión o soldadura automatizada de largo recorrido, la plataforma de robot cartesiano con control CNC SYNTEC representa una solución técnicamente sólida y probada en producción.

¿Es un sistema de soldadura por robot cartesiano CNC adecuado para su aplicación?

Si su producción involucra materiales delgados (1 mm y menos), cordones de soldadura largos o aplicaciones donde la velocidad de desplazamiento constante y la sincronización del láser son fundamentales para la calidad de la soldadura, un sistema de soldadura láser de robot cartesiano puede ser la solución adecuada.

Para recomendar la configuración correcta, es útil saber:

• Tipo de material y espesor (especialmente si es inferior a 1 mm)

• Longitud y geometría de la costura de soldadura (trayectoria recta, curva o compleja)

• Velocidad de producción requerida y volumen de lotes.

• Tipo de junta: junta a tope, junta traslapada, filete, costura u otra

• Espacio disponible y cualquier requisito de instalación específico

Póngase en contacto con el equipo de ingeniería de DATO →

Analizaremos su aplicación en detalle y recomendaremos la potencia del láser, la plataforma del robot, la longitud del riel y el sistema de control adecuados para su producción, con una guía honesta y técnicamente fundamentada.
