La mayoría de los compradores dedican un tiempo considerable a seleccionar el brazo robótico y la fuente láser adecuados para su estación de trabajo de soldadura robótica. Muchos menos prestan la misma atención al posicionador: el componente que sostiene, orienta y gira la pieza de trabajo durante la soldadura. Esto es un error. La configuración del posicionador es uno de los determinantes más directos de la calidad de la soldadura, la eficiencia de la producción y la variedad de piezas que su estación de trabajo puede manejar. Elija el posicionador incorrecto y tendrá que luchar contra su propio equipo en cada ciclo de producción. Elija el correcto y el robot podrá acceder a cada unión soldada en la posición óptima, en todo momento.

Esta guía cubre todos los principales tipos de posicionadores de soldadura utilizados en estaciones de trabajo de soldadura láser robóticas: qué es cada tipo, cómo funciona, para qué es más adecuado y los escenarios específicos donde cada configuración ofrece el mayor valor. Al final, tendrá un marco claro para hacer coincidir el tipo de posicionador con sus piezas, volumen de producción y requisitos de automatización.

Por qué el posicionador es el héroe anónimo de la soldadura robótica

En la soldadura manual, un soldador experimentado ajusta naturalmente la posición de su cuerpo, el ángulo del soplete y la dirección de desplazamiento para acceder a las uniones soldadas desde el ángulo más favorable. Giran la pieza a mano, la inclinan sobre un banco o se reposicionan alrededor de la pieza de trabajo. Esta adaptabilidad física es una de las cosas que los soldadores manuales expertos hacen instintivamente, y una de las cosas que los sistemas de soldadura robótica deben replicar mecánicamente.

Un robot colaborativo de 6 ejes tiene una importante capacidad de alcance y articulación. Pero incluso un robot de 6 ejes tiene límites: no siempre puede llegar a la parte inferior de una pieza, acceder a una esquina interna estrecha o mantener el ángulo óptimo de la antorcha en una superficie curva compleja sin que la pieza de trabajo se coloque de manera cooperativa.

Esto es lo que hace el posicionador. Extiende la envolvente de trabajo efectiva del robot al reposicionar la pieza de trabajo (girándola, inclinándola o indexándola entre secuencias de soldadura) de modo que cada unión de soldadura requerida se presente al robot en la orientación más accesible y favorable.

El resultado es:

• Mejor calidad de soldadura : las soldaduras realizadas en posición plana u horizontal superan consistentemente a las soldaduras realizadas en posiciones verticales o elevadas, incluso para sistemas robóticos.

• Programación del robot más sencilla : menos secuencias de trayectoria complejas cuando la pieza de trabajo está correctamente orientada

• Tiempos de ciclo más rápidos : menos reposicionamiento del robot entre secuencias de soldadura

• Acceso a uniones que de otro modo serían inalcanzables : sin el posicionador, algunas uniones simplemente no se pueden soldar robóticamente

• Fijación más consistente : los posicionadores proporcionan un punto de montaje estable y repetible para fijaciones de piezas de trabajo.

Los cuatro tipos de posicionadores primarios

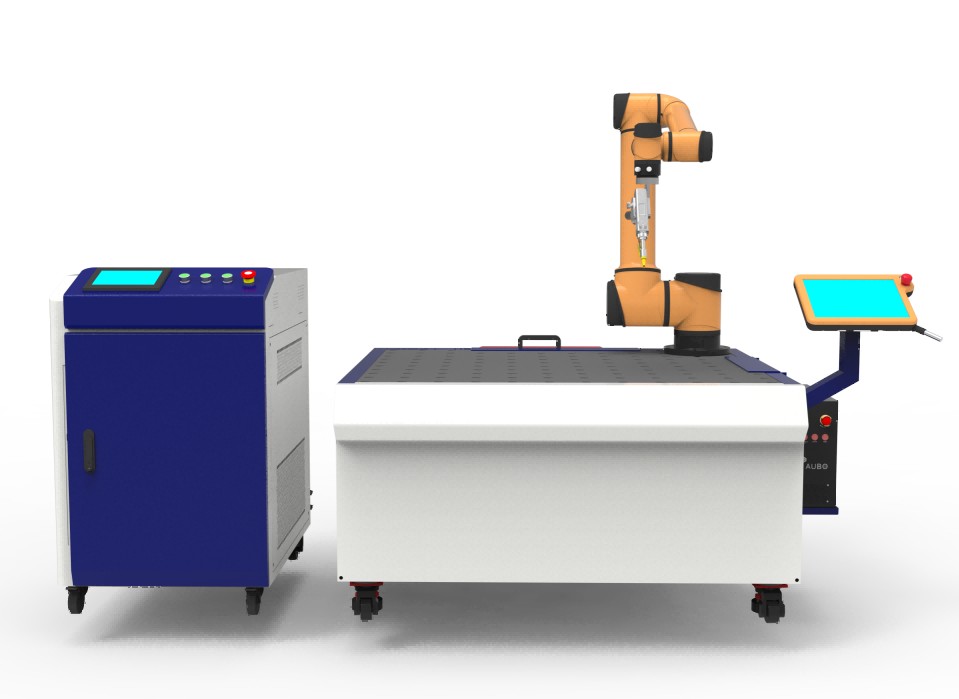

Las estaciones de trabajo de soldadura láser robótica DATO están configuradas con cuatro tipos de posicionadores principales, cada uno de ellos adecuado para una gama diferente de geometrías de piezas y requisitos de producción. Comprender el principio mecánico detrás de cada tipo es la base para hacer la selección correcta.

Tipo 1: Plataforma de Soldadura Plana (Mesa Fija)

¿Qué es?

La plataforma de soldadura plana es la configuración de posicionador más simple: una superficie de trabajo fija y plana sobre la cual se fija la pieza de trabajo en una única orientación. No hay rotación ni inclinación motorizadas; la pieza de trabajo permanece estacionaria durante todo el ciclo de soldadura. El robot se mueve alrededor de la pieza fija para acceder a todas las uniones de soldadura necesarias.

La superficie de la plataforma suele ser de acero con una rejilla de orificios de montaje o ranuras en T que permiten atornillar los accesorios en cualquier configuración. Algunas plataformas incluyen sistemas de sujeción integrados para una carga y descarga de piezas de trabajo más rápida.

Cómo funciona en la práctica

El operador carga la pieza de trabajo en la plataforma, la fija en el dispositivo e inicia el programa de soldadura. El robot ejecuta todas las trayectorias de soldadura programadas con la pieza de trabajo en una posición fija. Cuando se completa el ciclo de soldadura, el operador descarga la pieza terminada y carga la siguiente pieza de trabajo.

Para piezas con soldaduras accesibles desde arriba y desde los lados (paneles planos, soportes, cerramientos, marcos), la plataforma plana es totalmente suficiente. La articulación de 6 ejes del robot puede acceder a la mayoría de las juntas en una pieza plana sin ninguna rotación de la pieza de trabajo.

Mejores aplicaciones

• Componentes de chapa plana: paneles, cubiertas, tapas, placas base.

• Cerramientos y gabinetes: donde todas las soldaduras están en las superficies exteriores.

• Ménsulas y marcos: con soldaduras en caras accesibles

• Componentes estructurales simples: donde el acceso a las juntas no requiere la rotación de la pieza de trabajo

• Producción de alta mezcla y bajo volumen: donde la velocidad de cambio de accesorios es más importante que la optimización del tiempo de ciclo

Ventajas clave

• Costo más bajo : sin mecanismo de rotación motorizado, diseño mecánico más simple

• Programación más sencilla : la posición fija de la pieza de trabajo significa una programación de trayectoria sencilla

• Cambio de accesorios más rápido : no se requiere alineación del posicionador entre tipos de piezas

• Tamaño de pieza de trabajo ilimitado (dentro del alcance del robot): sin restricción de envolvente de rotación

• Mantenimiento más sencillo : sin componentes giratorios que reparar

Limitaciones

• Sin acceso a las soldaduras de la parte inferior : no se pueden alcanzar las juntas en la cara inferior de la pieza de trabajo sin un reposicionamiento manual

• Posición de soldadura subóptima para algunas uniones : las soldaduras verticales y aéreas son menos favorables que las soldaduras planas/horizontales.

• Se requiere reposicionamiento manual para piezas complejas : si es necesario voltear o rotar la pieza a mitad del ciclo, el operador debe intervenir

Cuándo elegir la plataforma plana

Elija la plataforma de soldadura plana cuando sus piezas tengan todas las uniones de soldadura requeridas accesibles desde arriba y los lados, cuando la combinación de producción sea alta y la velocidad de cambio de accesorios sea importante, o cuando el presupuesto sea una restricción principal y la geometría de la pieza no requiera rotación de la pieza de trabajo.

La plataforma plana fue la configuración del posicionador utilizada en la implementación del fabricante de chapa metálica griego de DATO, donde las piezas del cliente (componentes de chapa metálica, soportes y gabinetes) tenían todas las juntas soldadas accesibles desde arriba y los lados, lo que hacía innecesaria la rotación motorizada.

Tipo 2: Posicionador giratorio de un solo eje (plato giratorio de soldadura)

¿Qué es?

El posicionador giratorio de un solo eje, también llamado plato giratorio de soldadura o cabezal de un solo eje, gira la pieza de trabajo alrededor de un solo eje (generalmente vertical u horizontal) bajo el control de un servomotor. El robot y el posicionador trabajan en movimiento coordinado: a medida que el posicionador gira la pieza de trabajo, el robot ajusta su posición para mantener el ángulo correcto de la antorcha y la velocidad de desplazamiento a lo largo de la trayectoria de soldadura.

En un sistema de soldadura robótica, el eje de rotación del posicionador se trata como un eje programado adicional: el controlador del robot coordina la rotación del posicionador con el movimiento del brazo del robot para ejecutar trayectorias de soldadura complejas que serían imposibles con la pieza de trabajo fija.

Cómo funciona en la práctica

Para una pieza cilíndrica (un conjunto de tubería, un tanque redondo, una brida circular), el posicionador gira la pieza continuamente mientras el robot sostiene el cabezal de soldadura en una posición fija con respecto a la parte superior de la pieza. El resultado es una soldadura circunferencial perfectamente consistente, ejecutada a velocidad y ángulo de antorcha constantes, sin que el robot necesite moverse alrededor de la pieza.

Para piezas no cilíndricas con soldaduras en múltiples caras, el posicionador indexa entre posiciones, rotando la pieza para presentar cada cara al robot por turno. El robot suelda una cara, el posicionador gira a la siguiente cara y el robot vuelve a soldar.

Mejores aplicaciones

• Piezas cilíndricas: tuberías, tubos, tanques redondos, recipientes a presión, bridas circulares.

• Conjuntos de tuberías: secciones de tubería recta, juntas de tubería a brida, juntas de tubería a conector

• Componentes rotacionales: ejes, cubos, anillos, soportes circulares.

• Piezas con soldaduras en múltiples caras: donde la indexación entre caras es suficiente (no se requiere inclinación)

• Soldadura de tubos y tuberías de gran volumen: donde la consistencia de la soldadura circunferencial es el principal requisito de calidad

Ventajas clave

• Ideal para soldaduras circunferenciales : la rotación continua produce soldaduras circulares perfectamente consistentes

• Elimina la variación posicional de la calidad de la soldadura : la soldadura siempre se realiza en la posición plana/horizontal a medida que la pieza gira

• Permite un acceso circunferencial completo : el robot puede soldar toda la circunferencia de una pieza cilíndrica desde una única posición fija

• Programación de coordinación simple : la coordinación de un solo eje es sencilla de programar y verificar

• Tamaño compacto : los posicionadores de un solo eje son relativamente compactos en comparación con las configuraciones de múltiples ejes.

Limitaciones

• Sin capacidad de inclinación : no puede presentar juntas soldadas en ángulo o inclinadas en la posición óptima

• Limitado para geometrías 3D complejas : las piezas con soldaduras en múltiples caras no paralelas pueden requerir múltiples posiciones de índice o reposicionamiento manual

• Complejidad del diseño de accesorios para piezas no cilíndricas : asegurar piezas irregulares en un posicionador giratorio requiere un diseño de accesorios más complejo

Cuándo elegir el posicionador giratorio de un solo eje

Elija el posicionador giratorio de un solo eje cuando su producción principal involucre piezas cilíndricas, conjuntos de tuberías u otros componentes rotacionales donde la consistencia de la soldadura circunferencial es el requisito de calidad clave.

El posicionador giratorio de un solo eje fue una de las configuraciones en la implementación del cliente rumano de DATO: se usó específicamente para la parte de soldadura de tubos redondos de su producción, mientras que una plataforma plana se encargaba de la soldadura de componentes estructurales.

Tipo 3: Posicionador tipo P de doble eje (inclinación y rotación)

¿Qué es?

El posicionador tipo P de doble eje proporciona rotación alrededor de dos ejes independientes (un eje de rotación primario y un eje de inclinación secundario), lo que brinda a la pieza de trabajo la capacidad de girar e inclinar en cualquier orientación dentro de su rango mecánico. La designación "tipo P" se refiere a la forma característica del marco del posicionador, que se asemeja a la letra P cuando se ve desde un lado.

Esta capacidad de dos ejes significa que la pieza de trabajo se puede presentar al robot en prácticamente cualquier ángulo (plano, inclinado, invertido o en cualquier posición intermedia), lo que permite al robot acceder a juntas soldadas que serían inalcanzables con un posicionador fijo o de un solo eje.

En la soldadura robótica coordinada, ambos ejes del posicionador se tratan como ejes programados sincronizados con el brazo del robot, lo que permite ejecutar trayectorias de soldadura complejas y multiplanas con la pieza de trabajo reposicionándose continuamente para mantener la posición de soldadura óptima.

Cómo funciona en la práctica

Considere un conjunto fabricado complejo: un soporte de maquinaria con soldaduras en la cara superior, ambas caras laterales y la parte inferior. Con una plataforma plana, las soldaduras de la parte inferior son inaccesibles. Con un posicionador giratorio de un solo eje, la pieza se puede girar para presentar los lados, pero inclinarla para acceder a la parte inferior requiere un segundo eje.

Con el posicionador tipo P de doble eje, primero se suelda la pieza en la cara superior con el posicionador en posición plana. Luego, el eje de inclinación gira la pieza 90° para presentar la cara lateral. Después de soldar el lateral, el eje de inclinación continúa girando la pieza para presentar la parte inferior, ahora accesible desde arriba en la posición de soldadura plana. Todo esto sucede bajo control programado, sin que el operador toque la pieza entre secuencias de soldadura.

Mejores aplicaciones

• Conjuntos complejos fabricados en 3D: marcos de maquinaria, soportes estructurales, carcasas de equipos

• Piezas con soldaduras en múltiples caras no paralelas: la parte superior, los lados y la parte inferior, todas las cuales requieren soldadura

• Producción mixta con geometrías de piezas variadas: donde un solo posicionador debe acomodar múltiples tipos de piezas diferentes

• Ensamblajes de precisión: donde mantener una posición de soldadura plana en todas las uniones es fundamental para la calidad

• Producción por lotes con cambios frecuentes: donde la versatilidad del posicionador reduce la necesidad de múltiples accesorios dedicados

Ventajas clave

• Máxima accesibilidad a las juntas soldadas : la capacidad de dos ejes permite el acceso a prácticamente cualquier orientación de las juntas soldadas

• Posición de soldadura plana para todas las uniones : inclinar la pieza significa que cada soldadura se puede realizar en posición plana, independientemente de la orientación de la unión en la pieza.

• El tipo de posicionador más versátil : maneja la más amplia gama de geometrías de piezas

• Permite secuencias complejas de soldadura de múltiples caras , sin reposicionamiento manual

• Ideal para producción mixta : un posicionador maneja múltiples tipos de piezas diferentes

• Control del baño de soldadura asistido por gravedad : inclinar la pieza al ángulo óptimo mejora el comportamiento del baño de soldadura y reduce el riesgo de defectos.

Limitaciones

• Mayor costo : dos servoejes, diseño mecánico más complejo

• Huella más grande : el marco tipo P requiere más espacio que un posicionador de un solo eje

• Programación más compleja : la coordinación de dos ejes requiere una planificación de ruta más cuidadosa

• Restricciones de carga útil y tamaño : el eje de inclinación del posicionador tiene una carga de momento máxima que limita el tamaño y el peso de las piezas que se pueden inclinar.

Cuándo elegir el posicionador tipo P de doble eje

Elija el posicionador tipo P de doble eje cuando sus piezas tengan soldaduras en múltiples caras que requieran diferentes orientaciones, cuando produzca una variedad de diferentes tipos de piezas en una sola estación de trabajo o cuando la calidad de la soldadura en todas las caras de las juntas sea un requisito principal.

El posicionador tipo P de doble eje fue la configuración utilizada en la implementación de DATO en el cliente suizo, donde el fabricante necesitaba soldar múltiples tipos diferentes de piezas de trabajo en la producción por lotes, y la versatilidad del posicionador fue el factor clave para un cambio eficiente entre tipos de piezas. También fue una de las configuraciones de posicionador en la implementación rumana, utilizada junto con un posicionador de un solo eje para un requisito de producción mixta de tuberías y estructuras.

Tipo 4: Posicionador cabezal-contrapunto (entre centros)

¿Qué es?

El posicionador de cabezal-contrapunto sostiene la pieza de trabajo entre dos mandriles accionados (un cabezal motorizado en un extremo y un contrapunto soportado en el otro) y gira la pieza a lo largo de su eje longitudinal. Esta configuración está diseñada específicamente para piezas largas y alargadas que no pueden colocarse en voladizo sobre una mesa giratoria sin una deflexión o vibración excesiva.

El cabezal proporciona el par motor y el control posicional. El contrapunto proporciona soporte en el extremo opuesto de la pieza, manteniendo la alineación y evitando la deflexión bajo el propio peso de la pieza de trabajo y las fuerzas de soldadura. Tanto el cabezal como el contrapunto suelen ser ajustables a lo largo de un riel lineal para adaptarse a diferentes longitudes de piezas.

Cómo funciona en la práctica

Se carga una viga estructural larga, un conjunto de tubo o un eje entre los mandriles del cabezal y del contrapunto. Los mandriles se aprietan para asegurar la pieza y el accionamiento del cabezal gira la pieza a lo largo de su eje longitudinal mientras el robot suelda a lo largo de la pieza o alrededor de juntas circunferenciales.

Para soldaduras longitudinales (soldaduras que se extienden a lo largo de un tubo o viga), el posicionador sostiene la pieza en el ángulo de rotación óptimo mientras el robot se desplaza a lo largo de la trayectoria de soldadura. Para soldaduras circunferenciales (uniones alrededor de la circunferencia de un tubo), el posicionador gira la pieza mientras el robot mantiene la posición.

Mejores aplicaciones

• Vigas y columnas estructurales largas: vigas en I, secciones cajón, secciones huecas rectangulares

• Conjuntos de tubos y tuberías largos: secciones de tubos de varios metros, marcos de tubos, tubos estructurales

• Ejes y ejes: que requieren soldaduras circunferenciales o longitudinales a lo largo de su longitud

• Estructuras de escaleras y marcos: donde los miembros del marco son largos y requieren soldadura a lo largo de su longitud.

• Componentes de equipos agrícolas y de construcción: miembros estructurales largos con múltiples uniones soldadas

Ventajas clave

• Esencial para piezas largas : el único tipo de posicionador que proporciona soporte estable para piezas demasiado largas para estar en voladizo

• Previene la deflexión y la vibración : el soporte entre centros mantiene la alineación de las piezas durante todo el ciclo de soldadura

• Permite el acceso en toda su longitud : el robot puede soldar a lo largo de toda la pieza sin necesidad de reposicionarlo

• Posicionamiento rotacional consistente : la rotación servocontrolada proporciona un posicionamiento angular preciso para soldaduras longitudinales

• Maneja piezas pesadas : el soporte distribuido del cabezal y el contrapunto permite piezas más pesadas que una mesa giratoria en voladizo

Limitaciones

• Huella más grande : la configuración de cabezal-contrapunto requiere un espacio de piso significativo a lo largo del eje longitudinal de la pieza

• Limitado a piezas alargadas ; no apto para ensamblajes 3D compactos, en bloques o complejos

• Complejidad de carga y descarga : asegurar piezas entre mandriles lleva más tiempo que colocar una pieza en una plataforma plana

• Mayor costo : dos unidades impulsadas más infraestructura ferroviaria lineal

Cuándo elegir el posicionador de cabezal-contrapunto

Elija el posicionador de cabezal-contrapunto cuando su producción principal involucre miembros estructurales largos, conjuntos de tubos o ejes donde la longitud de la pieza hace que el soporte en voladizo no sea práctico. Si sus piezas de producción habituales más largas superan aproximadamente los 800-1000 mm de longitud y requieren soldadura a lo largo de su longitud, esta configuración probablemente sea la elección correcta.

Comparación lado a lado: los cuatro tipos de posicionadores

Configuraciones de posicionadores múltiples: cuando uno no es suficiente

Para los fabricantes con requisitos de producción genuinamente diversos (múltiples líneas de productos con geometrías de piezas fundamentalmente diferentes), un solo tipo de posicionador puede no ser la respuesta correcta. Las estaciones de trabajo DATO se pueden configurar con múltiples posicionadores en una sola estación de trabajo, lo que permite que el robot trabaje con diferentes configuraciones de posicionadores para diferentes tipos de piezas sin requerir una estación de trabajo separada para cada una.

La configuración de posicionador múltiple más común es la combinación de plataforma plana + rotatorio de un solo eje , que proporciona capacidad de mesa plana para láminas de metal y piezas estructurales junto con capacidad rotativa para tuberías y componentes cilíndricos. Esta fue la configuración utilizada en la implementación de DATO en el cliente rumano, donde el fabricante necesitaba soldar tanto tubos redondos (rotativos de un solo eje) como componentes estructurales planos (plataforma de soldadura) en una sola estación de trabajo.

Otras combinaciones comunes de posicionadores múltiples incluyen:

• Plataforma plana + tipo P de doble eje : para fabricantes cuya producción consiste principalmente en ensamblajes 3D complejos pero que incluyen algunas piezas planas simples

• Rotativo de un solo eje + cabezal-contrapunto : para fabricantes de tubos que producen tanto conjuntos de tubos cortos como estructuras de tubos largos

• Dos plataformas planas (estación doble) : para producción de gran volumen en la que una plataforma se carga/descarga mientras el robot suelda en la otra, maximizando la utilización del robot.

La configuración de estaciones gemelas: maximizar la utilización del robot

La configuración de doble estación (o mesa doble) merece una mención especial porque aborda un desafío de eficiencia fundamental en la soldadura robótica: el tiempo de inactividad del robot durante la carga y descarga de piezas de trabajo..

En una configuración de estación única, el robot debe esperar mientras el operador descarga la pieza terminada y carga la siguiente pieza de trabajo. Dependiendo de la complejidad de la pieza y el diseño del accesorio, este tiempo de carga/descarga puede representar entre el 20% y el 40% del tiempo total del ciclo, lo que significa que el robot está inactivo durante una parte importante de cada ciclo de producción.

La configuración de doble estación elimina este tiempo de inactividad al proporcionar dos posiciones de trabajo idénticas. Mientras el robot suelda en la Estación A, el operador carga y descarga la Estación B. Cuando el robot termina en la Estación A, se mueve inmediatamente a la Estación B, que ya está cargada y lista, mientras el operador trabaja en la Estación A. El robot casi nunca está esperando al operador.

Para la producción de gran volumen de un solo tipo de pieza, la configuración de doble estación puede aumentar la utilización efectiva del robot de 60 a 70 % a 85 a 95 %, brindando un aumento proporcional en la producción sin ningún aumento en la velocidad del robot o los parámetros de soldadura.

Cómo seleccionar el posicionador adecuado: un marco de decisión práctico

Resuelva estas cinco preguntas para identificar la configuración del posicionador adecuada para su producción:

Paso 1: ¿Cuál es la geometría de su pieza de producción principal?

Paso 2: ¿Necesita soldar la parte inferior de alguna pieza?

En caso afirmativo → Se requiere tipo P de doble eje (o reposicionamiento manual, lo que anula el propósito de la automatización).

En caso contrario → una plataforma plana o una giratoria de un solo eje puede ser suficiente.

Paso 3: ¿Cuál es la dimensión más larga de su pieza de producción regular más grande?

• Menos de 500 mm → Cualquier tipo de posicionador es viable; elegir según la geometría

• 500 mm–1000 mm → Tipo P giratorio de un solo eje o de doble eje; comprobar la capacidad de momento del eje de inclinación para el tipo P

• Más de 1000 mm → Se recomienda encarecidamente cabezal-contrapunto; Verifique que el alcance del robot cubra toda la longitud de la pieza.

Paso 4: ¿Cuántos tipos de piezas diferentes producirá esta estación de trabajo?

• 1 o 2 tipos de piezas → Optimice el posicionador para esas geometrías específicas

• 3 a 5 tipos de piezas → Tipo P de doble eje para máxima versatilidad o configuración de posicionador múltiple

• Más de 5 tipos de piezas (alta mezcla) → Combinación de tipo P de doble eje + plataforma plana; evaluar el volumen de la estación gemela

Paso 5: ¿Cuál es su volumen de producción y tiempo de ciclo requerido?

• Volumen bajo, mezcla alta → Priorizar la velocidad de cambio → plataforma plana o tipo P de doble eje

• Alto volumen, tipo de pieza única → Priorizar el tiempo del ciclo → configuración de doble estación

• Piezas cilíndricas de gran volumen → Rotativas de un solo eje con soldadura de rotación continua

Posicionador y accesorio: por qué deben diseñarse juntos

Un punto crítico que a menudo se pasa por alto en la planificación del puesto de trabajo: el posicionador y el soporte de la pieza deben diseñarse como un sistema, no como componentes separados.

El posicionador proporciona la capacidad mecánica de rotar e inclinar la pieza de trabajo. El dispositivo traduce esa capacidad en un posicionamiento preciso y repetible de la pieza de trabajo para las trayectorias programadas del robot. Un posicionador de alta calidad con un dispositivo mal diseñado no brindará una calidad de soldadura constante. Un dispositivo bien diseñado en el posicionador correcto lo hará.

Principios clave de diseño de accesorios para cada tipo de posicionador:

Accesorios de plataforma plana:

• Ubique la pieza de trabajo contra topes positivos en X, Y y Z.

• Utilice abrazaderas de liberación rápida para una carga/descarga rápida

• Diseño para carga con una sola mano cuando sea posible

• Asegúrese de que todas las uniones soldadas sean accesibles sin que el dispositivo bloquee los ángulos de aproximación del robot.

Dispositivos giratorios de un solo eje:

• Equilibre la masa de la pieza de trabajo alrededor del eje de rotación para minimizar la carga y la vibración del motor.

• Asegúrese de que el dispositivo no interfiera con el robot en ninguna posición de rotación.

• Diseño para todo el rango de rotación de 360°: verifique las holguras en todas las posiciones

• Utilice mandriles autocentrantes o caras de montaje ubicadas con precisión para piezas cilíndricas

Accesorios tipo P de doble eje:

• Calcule la carga de momento en el eje de inclinación para la pieza de trabajo combinada + masa del accesorio

• Asegúrese de que el dispositivo no exceda la capacidad de momento nominal del posicionador en cualquier ángulo de inclinación.

• Diseño para todo el rango de inclinación: verifique los espacios entre el dispositivo, la pieza de trabajo y el marco del posicionador en todas las posiciones.

• Considere el centro de gravedad de la pieza de trabajo al diseñar para posiciones invertidas o de inclinación extrema.

Fijaciones cabezal-contrapunto:

• Diseñe las caras del mandril para una ubicación positiva: evite depender únicamente de la fricción para el posicionamiento angular

• Asegúrese de que el soporte del contrapunto no interfiera con el acceso a la junta soldada a lo largo de la longitud de la pieza.

• Diseño para una alineación de carga constante entre piezas: los pequeños errores angulares en la cara del mandril se convierten en errores posicionales significativos en el extremo más alejado de una pieza larga.

Ejemplos de implementación reales: selección del posicionador en la práctica

Rumania: configuración de posicionadores múltiples para producción mixta

Piezas: Tubos redondos (acero inoxidable) + componentes estructurales planos Configuración del posicionador: Posicionador giratorio de un solo eje + plataforma de soldadura plana + posicionador tipo P de doble eje Robot: Aubo i10 cobot de 6 ejes Láser: Láser de fibra de 2000W

La producción del fabricante rumano requería soldar dos tipos de piezas fundamentalmente diferentes: tubos redondos que requerían soldaduras circunferenciales y componentes estructurales planos que requerían soldaduras en la cara accesible. En lugar de comprar dos estaciones de trabajo separadas, DATO configuró una sola estación de trabajo con un posicionador giratorio de un solo eje y una plataforma de soldadura plana, lo que permitió que el robot trabajara con cualquiera de los posicionadores según el programa de producción. El tipo P de doble eje se agregó para un tercer tipo de pieza que requiere acceso multicara.

Información clave: las configuraciones de múltiples posicionadores pueden brindar la flexibilidad de múltiples estaciones de trabajo a un costo total significativamente menor.

Suiza: tipo P de doble eje para producción por lotes de varias piezas

Piezas: Múltiples tipos diferentes de piezas de trabajo, producción por lotes Configuración del posicionador: Posicionador tipo P de doble eje Robot: Aubo i10 cobot de 6 ejes (láser de 2000 W)

El principal desafío del fabricante suizo era soldar de manera eficiente múltiples tipos diferentes de piezas de trabajo en la producción por lotes, con frecuentes cambios entre tipos de piezas. La capacidad del posicionador tipo P de doble eje para manejar diferentes geometrías de piezas sin necesidad de cambiar el posicionador lo convirtió en la elección correcta. Cada tipo de pieza tenía su propio programa almacenado y configuración de accesorios, lo que permitía al operador completar el cambio en minutos.

Información clave: Para los fabricantes de producción mixta, la versatilidad del posicionador tipo P de doble eje a menudo ofrece un mejor retorno de la inversión que un posicionador más especializado optimizado para un solo tipo de pieza.

Grecia: plataforma plana para la producción por lotes de chapa metálica

Piezas: Componentes de chapa, soportes, carcasas Configuración del posicionador: Plataforma de soldadura plana Robot: Cobot de 6 ejes Aubo i10 (láser de 1500 W)

Las piezas del fabricante de chapa griego eran componentes de chapa estándar con todas las uniones soldadas accesibles desde arriba y desde los lados. La plataforma de soldadura plana fue la elección correcta: sencilla, rápida de cargar y totalmente adecuada para la geometría de la pieza. Agregar un posicionador motorizado habría agregado costos y complejidad sin ofrecer ningún beneficio de producción para estas piezas específicas.

Información clave: el posicionador correcto es el que se adapta a sus piezas, no el más sofisticado disponible.

Enfoque de configuración del posicionador de DATO

En DATO, la selección del posicionador es parte de nuestro proceso de configuración de estación de trabajo estándar, no una ocurrencia tardía. Antes de recomendar un tipo de posicionador, nuestro equipo de ingeniería revisa:

1. Sus dibujos o muestras de piezas : para comprender la geometría, las ubicaciones de las juntas soldadas y los requisitos de acceso

2. Su volumen y combinación de producción : para determinar si un tipo de posicionador único o una configuración de posicionadores múltiples es más apropiado

3. El peso y las dimensiones de su pieza de trabajo : para verificar la carga útil del posicionador y la capacidad de momento

4. Su perfil de operador : para evaluar los requisitos de complejidad de la programación

5. Sus limitaciones de espacio : para garantizar que la configuración del posicionador se ajuste a la distribución de su taller

El resultado es una recomendación de posicionador específica con orientación para el diseño de accesorios, no una respuesta genérica de "elegir de nuestro catálogo".

Lectura relacionada:
¿Qué es una estación de trabajo de soldadura robótica? Explicación de los tipos abiertos y cerrados
Soldadura láser con robot industrial versus soldadura con robot colaborativo: ¿cuál es la adecuada para su fábrica?
Aubo vs Elite Cobot para soldadura láser: ¿Qué marca debería elegir?

Preguntas frecuentes

P1: ¿Necesito un posicionador para la soldadura láser robótica o el robot puede encargarse de todo?

Para piezas planas simples con todas las uniones soldadas accesibles desde arriba y desde los lados, es suficiente una plataforma de soldadura plana (que técnicamente es un posicionador con cero ejes de movimiento). Para piezas con soldaduras en múltiples caras, piezas cilíndricas que requieren soldaduras circunferenciales o miembros estructurales largos, un posicionador motorizado es esencial para lograr una calidad de soldadura constante y tiempos de ciclo prácticos. La articulación de 6 ejes del robot es poderosa, pero no puede sustituir a un posicionador cuando la geometría de la pieza de trabajo lo requiere.

P2: ¿Cuál es el peso máximo de la pieza de trabajo que puede soportar un posicionador?

Esto depende del modelo y la configuración específicos del posicionador. Los posicionadores giratorios de un solo eje en configuraciones de estaciones de trabajo DATO normalmente manejan piezas de trabajo de hasta 200 a 500 kg, según el modelo. Los posicionadores tipo P de doble eje tienen una clasificación de carga útil y una clasificación de carga de momento: la carga de momento (peso × distancia desde el eje de inclinación) suele ser la restricción vinculante para piezas grandes. Las configuraciones de cabezal-contrapunto pueden manejar piezas más pesadas porque el peso se distribuye entre dos puntos de soporte. Proporcione el peso y las dimensiones de su pieza de trabajo al equipo de ingeniería de DATO para una evaluación de capacidad específica.

P3: ¿Pueden el posicionador y el robot moverse simultáneamente (movimiento coordinado)?

Sí, en las estaciones de trabajo de soldadura robótica DATO, los ejes del posicionador están integrados con el controlador del robot como ejes programados adicionales. Esto significa que el posicionador puede girar o inclinar la pieza de trabajo continuamente mientras el robot se mueve a lo largo de la ruta de soldadura, lo que permite secuencias de soldadura complejas y coordinadas. El movimiento coordinado es particularmente importante para soldaduras circunferenciales en piezas cilíndricas, donde el posicionador gira la pieza mientras el robot mantiene una posición fija.

P4: ¿Cuánto tiempo lleva cambiar los accesorios entre diferentes tipos de piezas?

El tiempo de cambio del dispositivo depende del diseño del dispositivo y del tipo de posicionador. En una plataforma de soldadura plana con accesorios de liberación rápida bien diseñados, el cambio se puede completar en 2 a 5 minutos. En un posicionador tipo P de doble eje con múltiples programas almacenados, el cambio de programa del robot es casi instantáneo: el cambio del dispositivo físico tarda entre 5 y 15 minutos, según la complejidad. DATO diseña dispositivos con velocidad de cambio como requisito explícito para estaciones de trabajo de producción mixta.

P5: ¿El posicionador tipo P de doble eje es siempre mejor que el rotativo de un solo eje?

No siempre: el posicionador correcto es el que se adapta a sus piezas. Para piezas cilíndricas que requieren soldaduras circunferenciales, el posicionador giratorio de un solo eje es más sencillo, económico y totalmente suficiente. La capacidad de inclinación adicional del tipo P de doble eje agrega costos y complejidad de programación que solo se justifica cuando sus piezas realmente requieren inclinación. Elegir el tipo P de doble eje para una producción que solo necesita rotación en un solo eje es una inversión innecesaria.

P6: ¿Puedo agregar un posicionador a una estación de trabajo DATO existente más adelante?

Sí, en principio, pero es más rentable especificar el posicionador en el momento de la compra inicial. Agregar un posicionador a una estación de trabajo existente requiere integración mecánica, reconfiguración del controlador y reprogramación de las rutas de soldadura existentes para tener en cuenta los nuevos ejes del posicionador. Estos costos de integración pueden aproximarse o exceder el costo del propio posicionador. Si prevé que necesitará un posicionador en el futuro, especifíquelo en el momento de la compra incluso si no utiliza toda su capacidad de inmediato.

P7: ¿Cuál es la diferencia entre un posicionador y un accesorio?

El posicionador es el dispositivo mecánico motorizado que gira, inclina o indexa la pieza de trabajo: proporciona el movimiento. El dispositivo es la herramienta diseñada a medida que sostiene la pieza de trabajo específica en la posición correcta en el posicionador; proporciona la ubicación. Cada estación de trabajo necesita ambas cosas: el posicionador proporciona la capacidad y el dispositivo traduce esa capacidad en un posicionamiento preciso y repetible de la pieza de trabajo para las trayectorias programadas del robot.

P8: ¿Cómo sé si mis piezas necesitan un posicionador de doble eje o si un eje único es suficiente?

La pregunta clave es: ¿alguna de las uniones de soldadura requeridas mira hacia abajo (hacia el piso) cuando la pieza está en su posición de reposo natural? En caso afirmativo, necesita un posicionador de doble eje para inclinar la pieza y llevar esas juntas a una posición accesible, o debe aceptar que esas juntas se soldarán en una posición menos favorable. Para la mayoría de las piezas estructurales y fabricadas, si puede responder "todas mis soldaduras están en la parte superior y los lados de la pieza", una plataforma plana o de un solo eje es suficiente.

¿Listo para configurar el posicionador adecuado para su estación de trabajo de soldadura robótica?

Explore la máquina de soldadura láser robótica DATO DT-HJR Solicite una consulta gratuita sobre la configuración del posicionador y la estación de trabajo Envíe sus dibujos de piezas para obtener una recomendación gratuita sobre el posicionador Vea todas las soluciones de soldadura láser de DATO

Shandong Dato Machinery Co., Ltd.: líder de la industria del láser desde 2007 info@datolaser.com | WhatsApp: + 19353173156 | 86-www.datolaser.com
